Medidor de agua de hélice | Instalación vertical

Medidor de agua de hélice vertical Woltman

Medidor de agua a granel con esfera seca

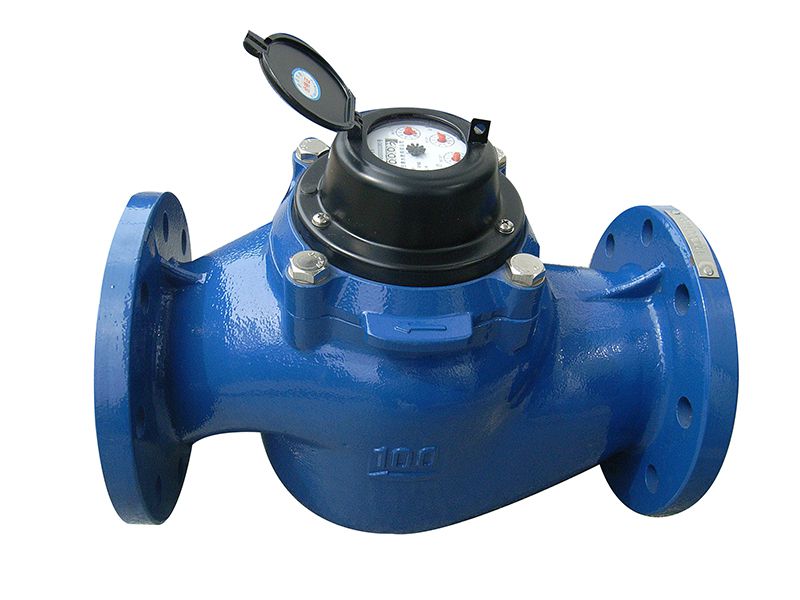

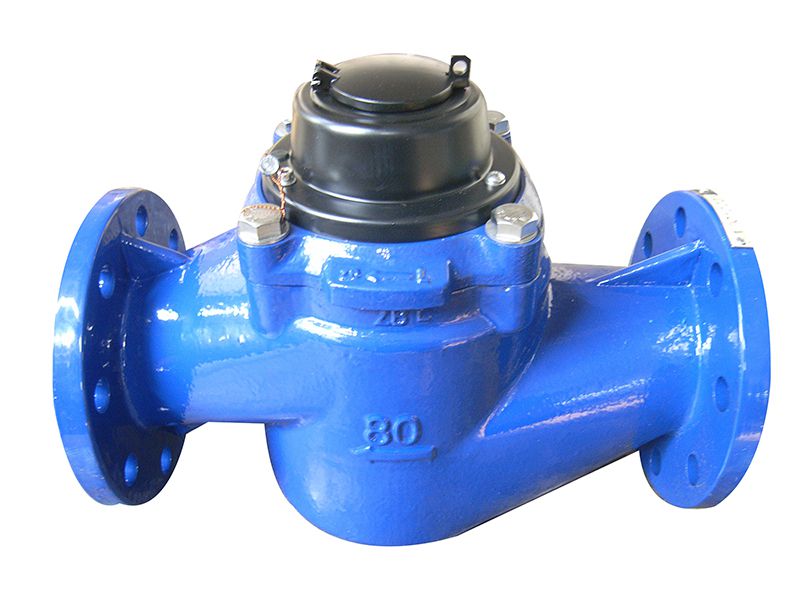

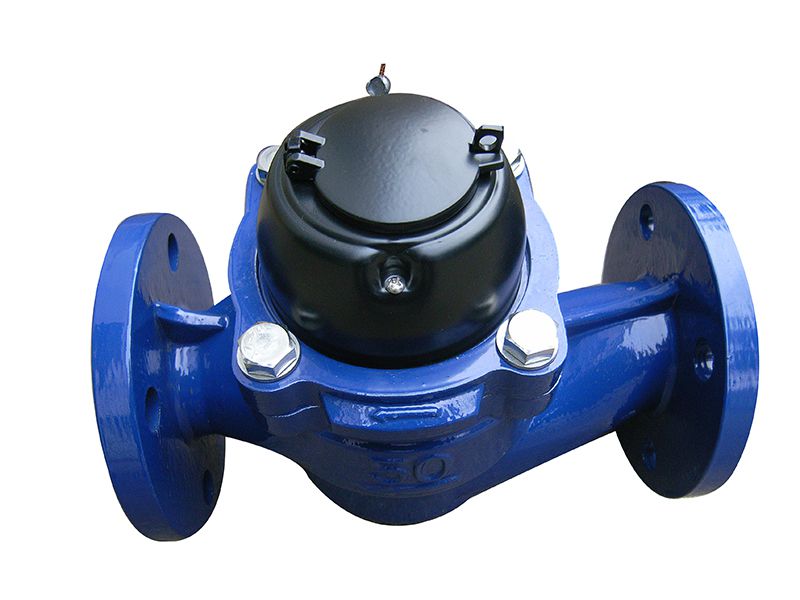

Medidor de agua de hélice Woltman (instalación vertical)

Solicite un presupuesto

Alejándose de lo convencional, nuestro medidor de agua de hélice Woltman con instalación vertical aporta una nueva perspectiva a la medición de tuberías de gran diámetro. Este medidor es conocido por su manejo dinámico del flujo y su mínimo impacto de presión. Cuando el agua fluye a través de este medidor, impulsa el impulsor helicoidal de forma única en un flujo axial, convirtiendo la velocidad del agua en un volumen cuantificable que se muestra en el medidor.

Aplicaciones

Desde la cocina hasta el baño, los medidores de agua de hélice Woltman son ideales para medir el consumo de agua en el hogar.
Realiza un seguimiento del flujo de agua en establecimientos comerciales e instalaciones industriales ligeras.
Estos medidores de agua son una opción confiable para la medición del agua en escuelas, hospitales y otras instituciones públicas.

Especificaciones

Diámetro nominal	Caudal de sobrecarga Q4	Caudal permanente Q3	Q3/Q1	Q2/Q1	Caudal de transición Q2		Caudal mínimo Q1	Lectura máxima	Resolución de lectura
									Tipo P	Tipo M
mm					m³/h			m³
40 50 65	50	40	160	1.6	0.4	0.25		999,999	0.0005	0.0002
				6.3	1.6
			200	1.6	0.32	0.2
				6.3	1.26
80	78.8	63	160	1.6	0.64	0.4
				6.3	2.5
			200	1.6	0.5	0.32
				6.3	2
100 125	125	100	160	1.6	1	0.63
				6.3	3.97
			200	1.6	0.8	0.5
				6.3	3.2
150	313	250	160	1.6	2.56	1.6
				6.3	10
			200	1.6	2	1.25
				6.3	7.9
200	500	400	160	1.6	4	2.5
				6.3	16
			200	1.6	3.2	2
				6.3	12.6

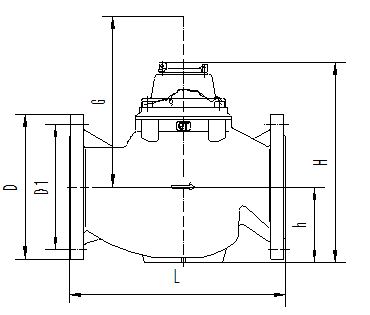

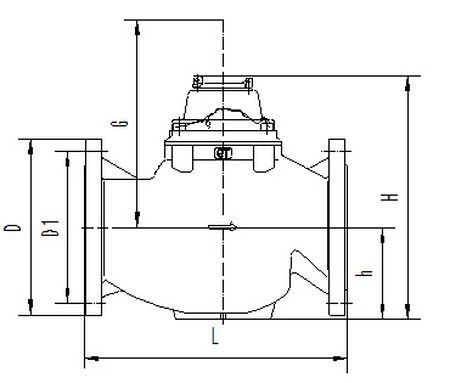

Dimensiones

Modelo	Longitud	Altura			Brida de conexión GB/T17241.6-1998
	L	H	h	G	Diámetro exterior de la brida D	Diámetro del círculo de pernos D1	Tornillo de conexión n-M
	mm
40	280	228	85	268	150	110	4-M16
	245	218	75	260	Conexión roscada G2B
50	280	228	85	268	165	125	4-M16
65	200	235	85	280	185	145	4-M16
80S	225	282	103	344	200	160	8-M16
80	370
100S	250	303	116	350	220	180	8-M16
100	370
125	250	302	118	365	250	210	8-M16
150	500	430	155	565	285	240	8-M20
200	500	505	190	384	340	295	8-M20
							12-M20 (MAP16)

Condiciones de trabajo

Apto para agua fría ≤50°C
Presión de agua ≤1MPa, 1.6MPa
Clase de sensibilidad de campo de flujo aguas arriba y aguas abajo: UO DO.

Características

El medidor de agua vertical de hélice Woltman reduce la fricción y mejora la vida útil.
Un colador de acero inoxidable está integrado en el medidor, lo que ahorra el costo y la molestia de los filtros externos.
Capaz de manejar una variedad de caudales, lo que lo hace versátil para múltiples aplicaciones.
Equipado para adaptarse a las necesidades modernas de medición con opciones para la transmisión remota de datos.
