Medidor de agua de hélice horizontal Woltman

Medidor de agua a granel con elemento de medición extraíble

Medidor de agua de hélice Woltman (instalación horizontal)

Solicite un presupuesto

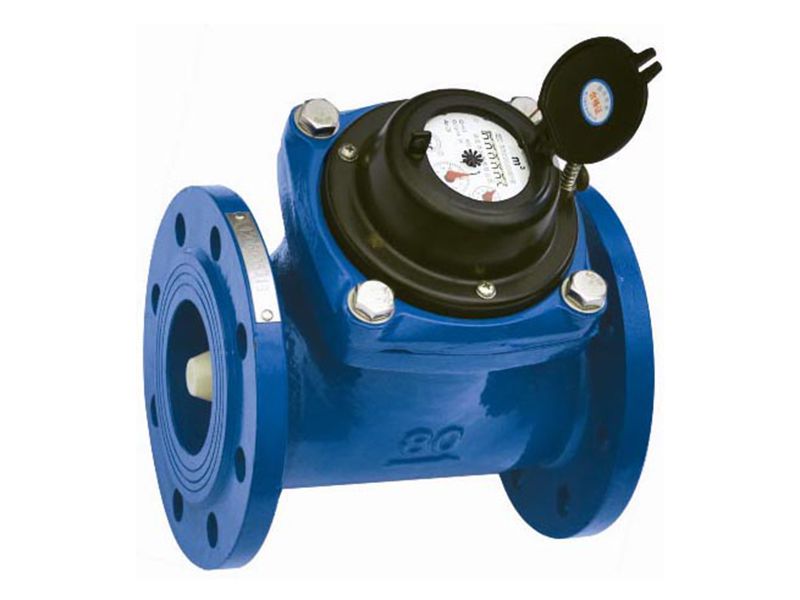

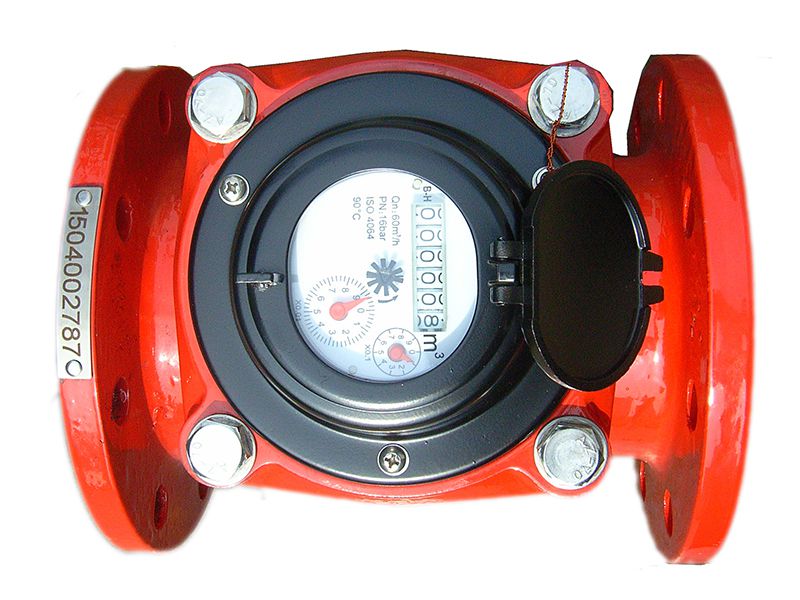

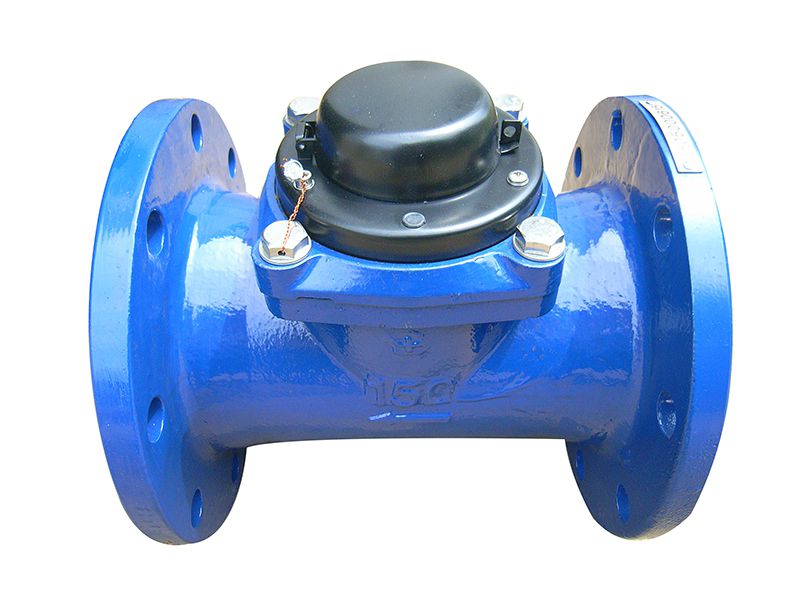

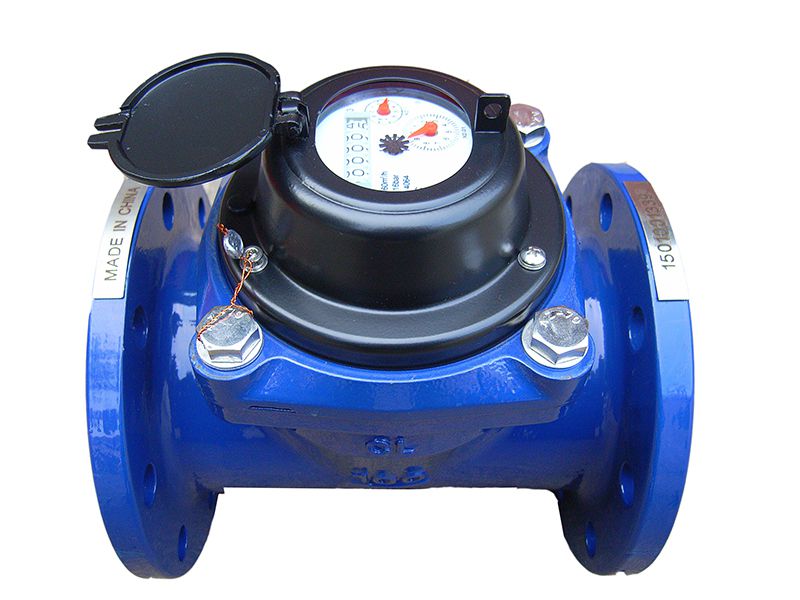

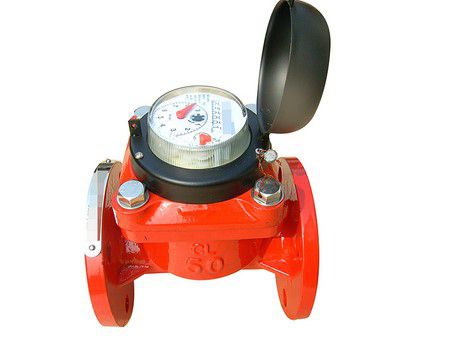

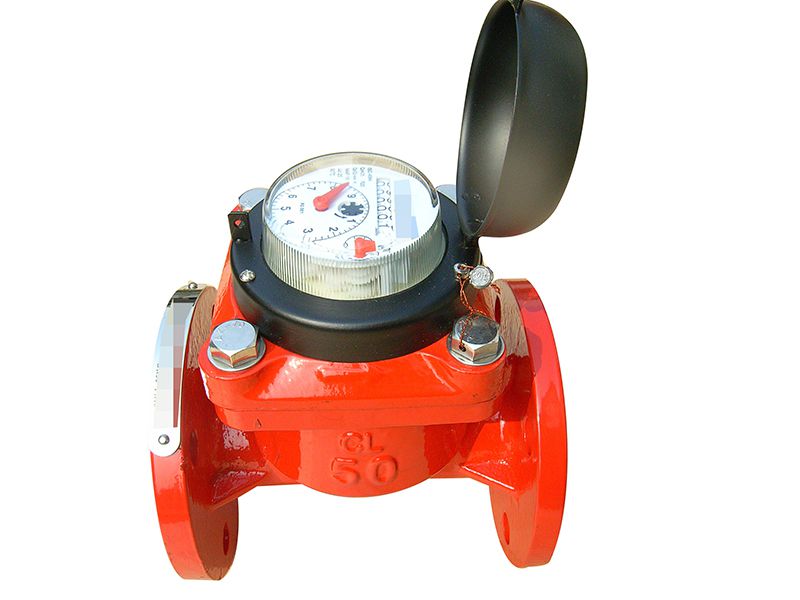

El medidor de agua de hélice Woltman, diseñado para instalación horizontal, es una opción líder en dispositivos de medición de agua de turbina. Cuenta con un impulsor de forma helicoidal paralelo o coincidente con el eje de la tubería de agua. Este diseño garantiza precisión y facilidad en la medición del flujo de agua.

Aplicaciones

Con su diseño desmontable fácil de usar, los medidores de agua de hélice Wolfman son una excelente opción para el análisis del consumo de agua residencial, las estadísticas comerciales de uso del agua, la medición del flujo industrial e incluso en los sistemas de riego agrícola. Su característica de fácil mantenimiento se suma a su amplia utilidad.

Especificaciones

Diámetro nominal	Q3/Q1	Caudal de sobrecarga Q4	Caudal permanente Q3	Q2/Q1	Caudal de transición Q2	Caudal mínimo Q1	Resolución de lectura		Lectura máxima
							Tipo P	Tipo M	Tipo P	Tipo M
mm		m³/h	m³/h		m³/h		m³
40	50	31.3	25	1.6	0.8	0.5	0.0005	0.0002	999,999	999,999
				4	2
	80			1.6	0.5	0.32
				4	1.28
50	50	31.3	25	1.6	0.8	0.5
				4	2
	80			1.6	0.5	0.32
				4	1.28
65	50	50	40	1.6	1.28	0.8
				4	3.2
	80			1.6	0.8	0.5
				4	2
80	50	78.75	63	1.6	2	1.26	0.002	0.002		9,999,999
				4	5.04
	80			1.6	1.3	0.79
				4	3.2
100	50	125	100	1.6	3.2	2
				4	8
	80			1.6	2	1.25
				4	5
125	50	200	160	1.6	5.12	3.2
				4	12.8
	80			1.6	3.2	2
				4	8
150	50	312.5	250	1.6	8	5
				4	20
	80			1.6	5	3.1
				4	12.4
200	50	500	400	1.6	12.8	8
				4	32
	80			1.6	8	5
				4	20
250	25	787.5	630	1.6	40.32	25.2	0.02	0.02	9,999,999	9,999,999
				4	100.18
	50			1.6	20.16	12.6
				4	50.4
300	25	1250	1000	1.6	64	40
				4	160
	50			1.6	32	20
				4	80

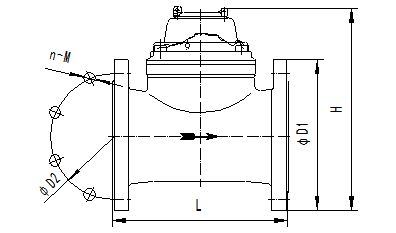

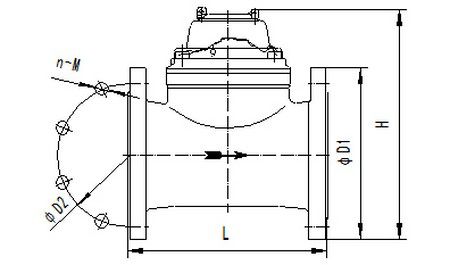

Dimensiones

Modelo	Longitud L	Altura H	Diámetro exterior de la brida D1	Diámetro del círculo del perno D2	Tornillo de conexión n-M
mm	m	m	Diámetro exterior de la brida D1	Diámetro del círculo del perno D2	Tornillo de conexión n-M
LXLC-40	200	208	150	110	4-M16
LXLC-50	200	215	165	125	4-M16
LXLC-65	200	215	185	145	4-M16
LXLC-80	225	279	200	160	8-M16
LXLC-100	250	289	220	180	8-M16
LXLC-125	250	299	250	210	8-M16
LXLC-150	300	319	285	240	8-M20
LXLC-150D	300	360	285	240	8-M20
LXLC-200	350	346	340	295	8-M20
LXLC-200D	350	385	340	295	12-M20(MAP16)
LXLC-250D	450	430	395	350	12-M20
LXLC-250D	450	450	405	355	12-M24(MAP16)
LXLC-300D	500	480	445	400	12-M20
LXLC-300D	500	478	460	410	12-M24(MAP16)

Condiciones de trabajo

Rendimiento eficiente con baja pérdida de presión.
Adecuado para agua fría (hasta 50 °C) y agua caliente (hasta 90 °C), excepto para los tipos de medidores húmedos y sellados con líquidos.
Presión de agua ≤1MPa o 1.6MPa.

Características

El mecanismo indicador utiliza transmisión magnética para protegerse contra interferencias magnéticas.
Cuenta con una esfera seca con sellado al vacío, lo que garantiza lecturas claras y sin vaho a lo largo del tiempo.
La estructura desmontable simplifica el mantenimiento y la reparación sin necesidad de separar la carcasa del medidor de la tubería.
Construido con materiales seleccionados de alta calidad para un funcionamiento consistente y confiable.
Personalización disponible con una salida de pulsos remota opcional, que se adapta a las necesidades específicas del usuario.
